(П121) Наклонные совмещенные преобразователи
Назад

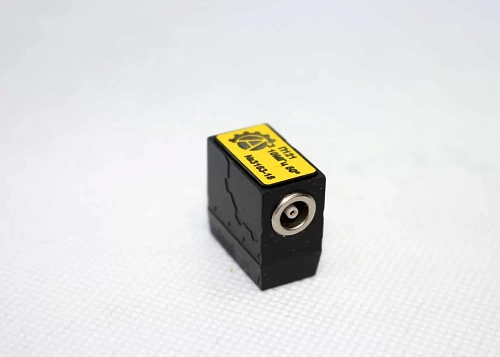

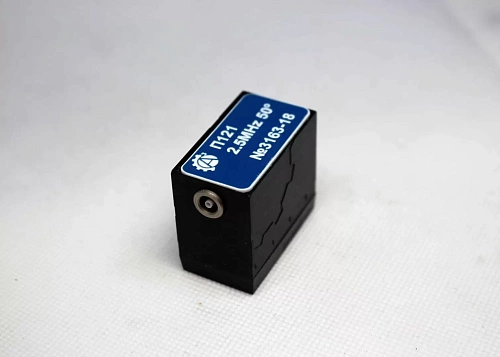

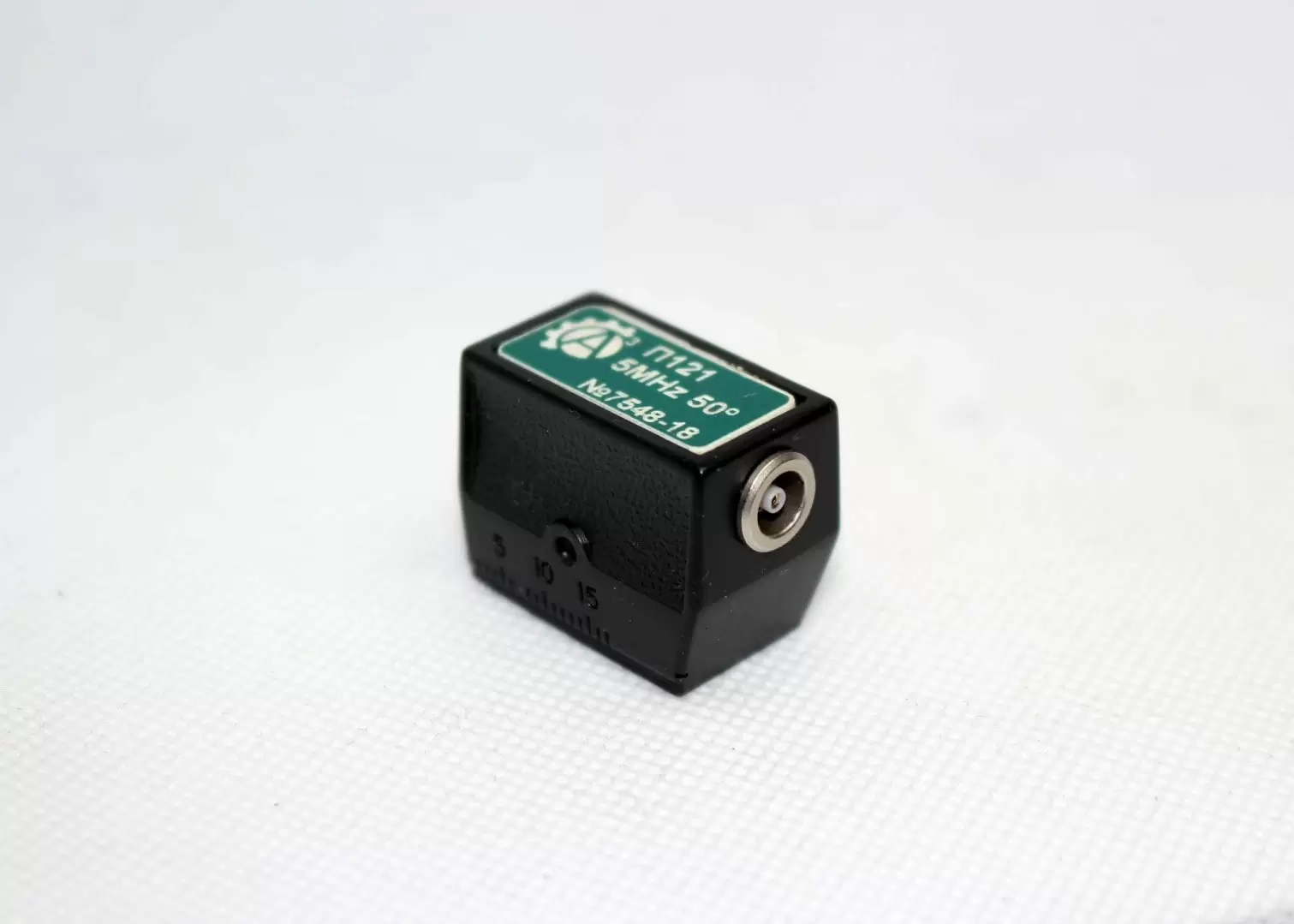

П121 пьезоэлектрический преобразователь (ПЭП)

  • thumb
  • thumb
  • thumb
  • П121 пьезоэлектрический преобразователь (ПЭП)
  • П121 пьезоэлектрический преобразователь (ПЭП) - 1
  • П121 пьезоэлектрический преобразователь (ПЭП) - 2
Специалистам по закупкам
Отправить заявку: ecnk@ecnk.ru
 copy
Связаться с менеджером 8 800 777 18 43  telegram
truckДоставка и оплата
Цена (вкл. НДС)
Цена по запросу
Уточнить цену
Техническим специалистам
Технические вопросы: support@ecnk.ru
 copy
Связаться с менеджером 8 800 777 18 43  telegram
Гарантия:
1 год
Наличие:
уточняйте у менеджера
Способ доставки
cdekdelovye-linii
Описание
Особенности
Характеристики
Комплектация
Отзывы

Описание

Пьезоэлектрический преобразователь (ПЭП) типа П121

Наклонные совмещенные преобразователи с углом ввода от 40 до 75 градусов предназначены для контроля сварных и паяных соединений, элементов металлических конструкций, трубопроводов и других изделий продольными, поперечными и поверхностными волнами. Призмы преобразователей могут быть изготовлены как из оргстекла так и из износостойкого полимера. Конструкция ПЭП всех серий допускает притирку для контроля стыков и гибов диаметром от 12 мм и более. Все преобразователи имеют корпус из износостойкого пластика или алюминия и разъем Lemo 00. Выпускаются в соответствии с ТУ 427610-002-4407661-2016 "Ультразвуковые пьезо-электрические преобразователи. Общие технические требования."













Особенности

  • Малые габаритные размеры;
  • Малая ближняя зона;
  • Малые значения стрелы, удовлетворяющие требованиям нормативных документов;
  • Многоуровневая система защиты от помех;
  • Высокое соотношение сигнал/шум;
  • Использование пьезоэлементов разной формы (круглой, прямоугольной или квадратной), в зависимости от решаемых задач;
  • Возможно изготовление ПЭП с широким шагом сканирования

Характеристики

Серия d6 Дефектоскопия сварных швов и изделий малой толщины (4 … 12 мм):

Тип ПЭП

Размер

пьезоэлемента

Рабочая

частота,

МГц ±10%

Угол

ввода,

±1,5º

Стрела,

±1 мм

Размер

рабочей

поверхности

Габаритные

размеры

П121-5-40-d6

Ø6мм

5

40

6

24х14

28х20х16

П121-5-45-d6

45

6

П121-5-50-d6

50

7

П121-5-60-d6

60

7

П121-5-65-d6

65

8

П121-5-70-d6

70

8

П121-5-72-d6

72

9

П121-5-75-d6

75

9

П121-10-65-d6

10

65

8

П121-10-70-d6

70

8

П121-10-75-d6

75

9

Серия S55 Дефектоскопия сварных швов и изделий малой толщины (4 … 12 мм):

Тип ПЭП

Размер

пьезоэлемента

Рабочая

частота,

МГц ±10%

Угол ввода,

±1,5º

Стрела,

±1 мм

Размер

рабочей

поверхности

Габаритные

размеры

П121-5-40-S55

Прямоугольный 5х5 мм

5

40

5

24х14

для

исполнения 1

и 19х10

для

исполнения 2

28х20х16

для исполнения 1

и 20х11х20

для исполнения 2

П121-5-45-S55

45

5

П121-5-50-S55

50

6

П121-5-60-S55

60

6

П121-5-65-S55

65

7

П121-5-70-S55

70

7

П121-5-72-S55

72

8

П121-5-75-S55

75

8

П121-10-65-S55

10

65

7

П121-10-70-S55

70

7

П121-10-75-S55

75

8

Серия d10 Дефектоскопия сварных швов небольшой толщины (12 … 40 мм):

Тип ПЭП

Размер

пьезоэлемента

Рабочая

частота,

МГц ±10%

Угол ввода,

±1,5º

Стрела,

±1 мм

Размер

рабочей

поверхности

Габаритные

размеры

П121-2,5-40-d10

Ø10мм

2,5

40

7

24х14

28х20х16

П121-2,5-45-d10

45

8

П121-2,5-50-d10

50

8

П121-2,5-60-d10

60

9

П121-2,5-65-d10

65

9

П121-2,5-70-d10

70

10

П121-5-40-d10

5

40

7

П121-5-45-d10

45

8

П121-5-50-d10

50

8

П121-5-60-d10

60

9

П121-5-65-d10

65

9

П121-5-70-d10

70

10

Серия d12 Дефектоскопия сварных швов и изделий большой толщины (40 … 80 мм):

Тип ПЭП

Размер

пьезоэлемента

Рабочая

частота,

МГц ±10%

Угол

ввода,

±1,5º

Стрела,

±1 мм

Размер

рабочей

поверхности

Габаритные

размеры

П121-2,5-40-d12

Ø12 мм

2,5

40

9

21х37

34х21х34

П121-2,5-45-d12

45

9

П121-2,5-50-d12

50

9

П121-2,5-60-d12

60

10

П121-2,5-65-d12

65

12

П121-2,5-70-d12

70

14

П121-2,5-90-d12

90

-

П121-5-40-d12

5

40

9

П121-5-45-d12

45

9

П121-5-50-d12

50

9

П121-5-60-d12

60

10

П121-5-65-d12

65

12

П121-5-70-d12

70

14

Серия 810 Дефектоскопия сварных швов и изделий  небольшой  толщины (12 … 40 мм):

Тип ПЭП

Размер

пьезоэлемента

Рабочая

частота,

МГц ±10%

Угол

ввода,

±1,5º

Стрела,

±1 мм

Размер

рабочей

поверхности

Габаритные

размеры

П121-1,8-40-810

Прямоугольный

8х10 мм

1,8

40

7

24х14

28х20х16

П121-1,8-45-810

45

8

П121-1,8-50-810

50

8

П121-1,8-60-810

60

9

П121-1,8-65-810

65

9

П121-1,8-70-810

70

10

П121-2,5-40-810

2,5

40

7

П121-2,5-45-810

45

8

П121-2,5-50-810

50

8

П121-2,5-60-810

60

9

П121-2,5-65-810

65

9

П121-2,5-70-810

70

10

П121-5-40-810

5

40

7

П121-5-45-810

45

8

П121-5-50-810

50

8

П121-5-60-810

60

9

П121-5-65-810

65

9

П121-5-70-810

70

10

П121-5-75-810

75

11



Комплектация

Каждый преобразователь снабжен паспортом, в котором приведены его метрологические и акустические характеристики.
Гарантийный срок эксплуатации: 1 год.
Комплект поставки: Паспорт, сертификат о калибровке, упаковка.
